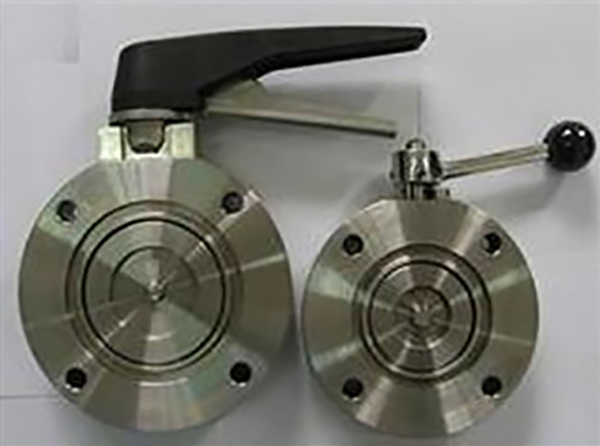

手動真空蝶閥
GI系列手動真空蝶閥是使用閥桿插入體內，閥板固定在閥桿上的原理，轉動90度達到開關目的。適用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。GI系列手動真空蝶閥是在1.3×10-5～3×105Pa的真空系統中用來開啟或隔斷氣流的閥門。
產品詳情
手動真空蝶閥的主要性能：
漏率：≤1.3×10-9Pa.M3/S;
適用壓力范圍：1.3×10-5Pa～3×105Pa;
工作溫度：氟橡膠-25℃～+150℃；
安裝位置：任意；
閥板兩側壓力差對閥門開、關無關；
壽命：≥10000次。
手動真空蝶閥特點:
GI系列是經過一系列改進過的蝶閥：
閥門能承受正壓力；
閥桿上下不竄動；
開、關有限位結構，閥板有鎖定裝置;
手動真空蝶閥主要零件材料：
體、桿、板 不銹鋼、碳鋼鍍鎳；
密封件 氟橡膠、丁.月青膠。
手動真空蝶閥外形連接尺寸：真空標準：GB6070
型號 | DN | D | D0 | B | N | C | H | L |
GI-32 | 32 | 90 | 70 | 22 | 4 | 9 | 130 | 140 |
GI-40 | 40 | 100 | 80 | 22 | 4 | 9 | 140 | 155 |
GI-50 | 50 | 110 | 90 | 22 | 4 | 9 | 150 | 170 |
GI-63 | 63 | 130 | 110 | 28 | 4 | 9 | 170 | 190 |
GI-80 | 80 | 145 | 125 | 28 | 8 | 9 | 185 | 212 |
GI-100 | 100 | 165 | 145 | 28 | 8 | 9 | 206 | 242 |
GI-125 | 125 | 200 | 175 | 34 | 8 | 11 | 240 | 283 |
GI-160 | 150 | 225 | 200 | 34 | 8 | 11 | 265 | 320 |
GI-200 | 200 | 285 | 260 | 40 | 12 | 11 | 334 | 400 |
GI-250 | 250 | 335 | 310 | 45 | 12 | 11 | 384 | 473 |
GI-320 | 300 | 425 | 395 | 50 | 12 | 147 | 472 | 568 |
GI-400 | 400 | 510 | 480 | 60 | 16 | 14 | 560 | 700 |
