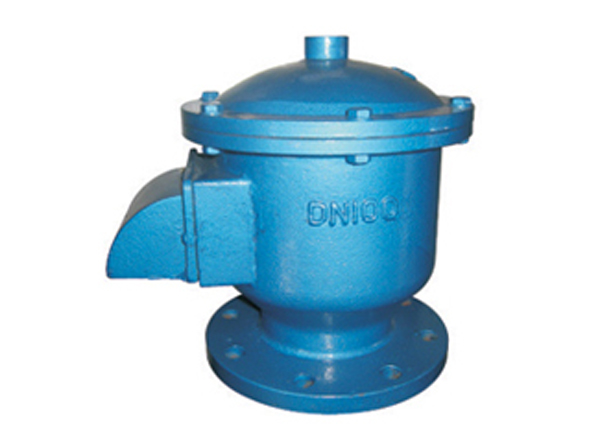

GFQ-2全天候呼吸閥

GFQ-2全天候呼吸閥概述：GFQ-2全天候呼吸閥用于油及液體罐上,來排除罐內的正壓和負壓氣體,使罐內液體進出方便.如罐體上不裝呼吸閥罐內的液體進出有一定的障礙,很可能出現罐體變型和振動,GFQ-2全天候呼吸閥設計合理,結構簡單,使用方便;是儲罐的B備產品。相關產品型號有：GFQ-1全天候呼吸閥，GFQ-3全天候呼吸閥。

GFQ-2全天候呼吸閥性能及特點：

新型全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；

閥盤采用四氟材料，耐低溫，防凍性能好；

結構簡單，易檢修，An全方便；

新型全天候呼吸閥性能完全符合石油工業部標準 SY7511-87 規定。

GFQ-2全天候呼吸閥適用范圍：

新型全天候呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。

產品詳情

全天候呼吸閥可與ZGB波紋阻火器配套使用。

GFQ-2全天候呼吸閥使用說明：

全天候呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。

GFQ-2全天候呼吸閥維護與保養：

為了全天候呼吸閥使用An全，在使用前先檢查導桿和閥盤是否靈活。

全天候呼吸閥要定期（6個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。檢修完畢后，一切正常可重新使用。

GFQ-2全天候呼吸閥零部件材料：

閥體材料	WCB、304、316、鋁合金
正壓閥盤材料	304、316、鋁合金
負壓閥盤材料	304、316、四氟PTFE
環境溫度 ℃	-30~60

GFQ-2全天候呼吸閥主要技術參數：

等級	操作壓力
A級	+355Pa (36毫米水柱) -295Pa (30毫米水柱)
B級	+980Pa (100毫米水柱) -295Pa (30毫米水柱)
C級	1765Pa(180毫米水柱) -295Pa (30毫米水柱)

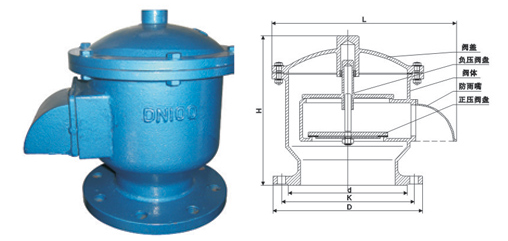

GFQ-2全天候呼吸閥規格與法蘭連接尺寸：

公稱通徑 (mm)	安裝尺寸（mm）
公稱通徑 (mm)	D	K	L	H	n×φ
DN25	115	85	160	165	4×14
DN32	135	100	180	185	4×18
DN40	145	110	190	190	4×18
DN50	160	125	220	220	4×18
DN80	195	160	270	260	8×18
DN100	215	180	310	280	8×18
DN150	280	240	380	330	8×22
DN200	335	295	450	380	12×22
DN250	395	350	520	420	12×22
DN400	565	515	670	520	16×26
