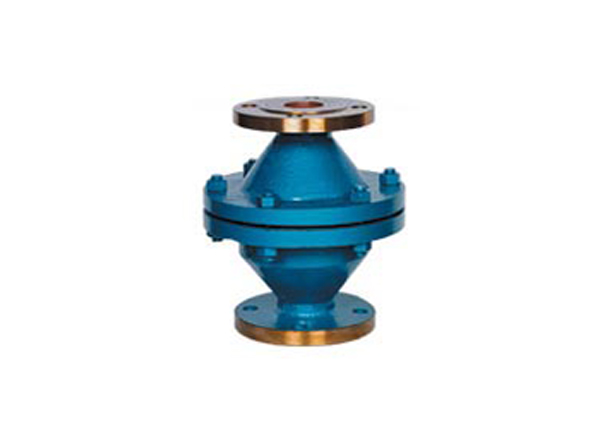

GZW-1管道阻火器

GZW-1阻爆燃型管道阻火器，又名GZW-1管道阻火器，是用來阻止易燃氣體和易燃液體蒸汽的火焰向外蔓延的An全裝置。設計阻火內件時，是根據不同混合氣體的介質、氣體的組分、壓力降、長徑比、彎頭數量來設計MESG值并達到一定阻火速度值的有規則填料。當火焰進入阻火器后，被有規則的阻火元件切割成許多細小的火焰流，由于傳熱的作用和器壁效應，進入的氣體被冷卻，使冷卻的氣體達不到著火溫度，沒有著火溫度就不能形成燃燒，Zui終使火焰流猝滅，從而達到阻火目的。

產品詳情

GZW-1阻爆燃型管道阻火器零部件材料：

閥體材料	碳鋼WCB、不銹鋼304、316、
阻火芯件材料	不銹鋼防爆阻火波紋板
密封件材料	耐油石棉橡膠、四氟PTFE
環境溫度 ℃	≤480
公稱壓力(MPa)	0.6~5.0
防爆級別	BS5501:ⅡA、ⅡB、ⅡC

GZW-1阻爆燃型管道阻火器外形連接尺寸：

型號	口徑	PN MPa	GZW-1管道阻火器外形尺寸				螺栓
型號	口徑	PN MPa	K	D	DL	L	數量(KG)	螺紋
GZW-20	DN20	1.6	75	105	195	200	4	M12
GZW-25	DN25		85	115	195	200	4	M12
GZW-40	DN40		110	150	245	240	4	M16
GZW-50	DN50		125	165	245	240	4	M16
GZW-80	DN80		160	200	280	250	8	M16
GZW-100	DN100		180	220	335	260	8	M16
GZW-150	DN150		240	285	460	360	8	M20
GZW-200	DN200		295	340	520	420	12	M20
GZW-250	DN250		355	405	580	430	12	M24
GZW-300	DN300		410	460	705	450	12	M24
GZW-600	DN600		770	840	1120	580	20	M33
