硬密封蝶閥 當前位置： 法蘭閘閥廠家> 產品中心> 硬密封蝶閥> 電動三偏心硬密封蝶閥

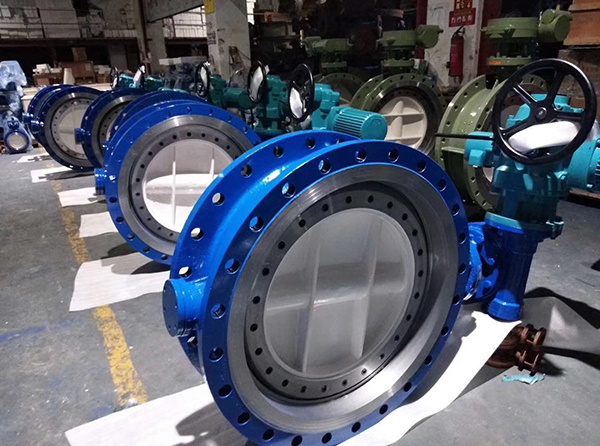

電動三偏心硬密封蝶閥

電動三偏心硬密封蝶閥系我公司Zui新研制的三偏心法蘭蝶閥，硬密封蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作。主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用，尤為適用自來水管路上作為調節流量設備使用。

產品詳情

特點

1、本硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。

3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

5、本硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。


電動三偏心硬密封蝶閥主要技術參數

公稱通經DN（mm)

50～2000

公稱壓力PN（MPa)

0.6

1.0

1.6

2.5

密封試驗(MPa)

0.66

1.1

1.76

2.75

強度試驗(MPa)

0.9

1.5

2.4

3.75

適用溫度

碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃

適用介質

水、空氣、天然氣、油品及弱腐蝕性流體

泄漏率

符合GB/T13927-92標準

驅動方式

蝸輪傳動、電動、氣動、液動


電動三偏心硬密封蝶閥主要零部件材料

零件名稱

材料

閥體

WCB、合金鋼、不銹鋼、QT450-10

蝶板

WCB、合金鋼、不銹鋼、QT450-10

閥軸

2Cr13不銹鋼、合金鋼

密封圈

不銹鋼圈

填料

柔性石墨


電動三偏心硬密封蝶閥采用標準

制造標準

JB/T 8527-97

法蘭標準

GB9113-2000

結構長度標準

GB12221-89

檢驗標準

GB/T 13927-92


電動三偏心硬密封蝶閥連接尺寸

公稱通經(DN)

主要尺寸

法蘭尺寸和螺栓規格

1.0MPa

1.6MPa

2.5MPa

L

H1

H

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

530

112

165

125

4-18

165

125

4-18

165

125

4-18

65

112

530

115

185

145

4-18

185

145

4-18

185

145

8-18

80

114

565

120

200

160

4-18

200

160

8-18

200

160

8-18

100

127

600

138

220

180

8-18

220

180

8-18

235

190

8-22

125

140

640

164

250

210

8-18

250

210

8-18

270

220

8-26

150

140

705

175

285

240

8-22

285

240

8-22

300

250

8-26

200

152

775

200

340

295

8-22

340

295

12-22

360

310

12-26

250

165

945

243

395

350

12-22

405

355

12-26

425

370

12-30

300

178

1070

250

445

400

12-22

460

410

12-26

485

430

16-30

350

190

1140

280

505

460

16-22

520

470

12-26

555

490

16-33

400

216

1210

305

565

515

16-26

580

525

16-26

620

550

16-36

450

222

1335

350

615

565

20-26

640

585

16-30

670

600

20-36

500

229

1415

380

670

620

20-26

715

650

20-30

730

660

20-36

600

267

1605

445

780

725

20-30

840

770

20-33

845

770

20-39

700

292

1844

480

895

840

24-30

910

840

24-36

960

875

24-42

800

318

2040

530

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

2255

580

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

2380

650

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

2640

760

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56

1400

530

2886

850

1675

1590

36-42

1685

1590

36-48

1755

1640

36-62

1600

600

3156

1030

1915

1820

40-48

1930

1820

40-56

1975

1860

40-62

1800

670

3421

1230

2115

2020

44-48

2130

2020

44-56

2195

2070

44-70

2000

760

3685

1350

2325

2230

48-48

2345

2230

48-62

2425

2300

48-70
