D343H硬密封蝶閥

D343H硬密封蝶閥閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有Xiao地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。D43H、D343H 型金屬硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

點擊查看對夾式硬密封蝶閥結構特點

產品詳情

D343H硬密封蝶閥優點

1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小

5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用

D343H硬密封蝶閥性能參數

型號		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作壓力（MPa）		1.0~4.0
適用溫度（℃）		≤425	≤200
適用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

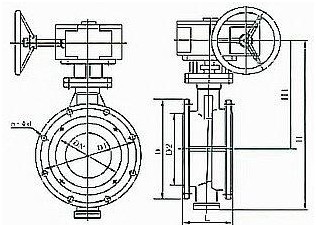

Dt3/6/43H-40C.P.R.V系列法蘭式彈性金屬d343h硬密封蝶閥主要外形和連接尺寸

D343H硬密封蝶閥

公稱通徑					結構長度（標準值）				外形尺寸（參考值）												連接尺寸（標準值）
					L				H	Dt343H				Dt643H			Dt943H				PN4.0MPa
毫米		英寸		短			長			H1	A1	B1	H2		A2	B2		H3	A3	B3		D	D1	Z-d
50	2		108			150		112		350	180	200					530		250	255		165	125	4-18
65	2 1/2		112			170		115		370	180	200	625		355	92	550		250	255		185	145	8-18
80	3		114			180		120		380	180	200	625		355	92	565		250	255		200	160	8-18
100	4		127			190		138		420	180	200	645		355	92	600		250	255		235	190	8-22
125	5		140			200		164		460	180	200	675		550	138	640		250	255		270	220	8-26
150	6		140			210		175		555	270	280	715		550	138	705		300	315		300	250	8-26
200	8		152			230		208		605	270	280	800		550	138	775		300	315		375	320	12-30
250	10		165			250		243		680	270	280	850		550	138	945		300	315		450	385	12-33
300	12		178			270		283		800	380	420	925		450	220	1070		300	315		515	450	16-33
350	14		190			290		310		830	380	420	1035		450	220	1140		300	315		580	510	16-36
400	6		216			310		350		915	450	470	1070		650	280	1210		300	315		660	585	16-39
450	8		222			330		380		960	480	490	1190		650	280	1335		575	714		685	610	20-39
500	20		229			350		410		1020	480	490					1415		575			714	755	670
